Специалисты Филиала АО «СО ЕЭС» «Региональное диспетчерское управление
энергосистемы Рязанской области» (Рязанское РДУ) разработали и реализовали
комплекс режимных мероприятий по включению в работу КРУЭ 220 кВ и двух
автотрансформаторов в рамках выполнения первого этапа комплексной реконструкции
подстанции (ПС) 220 кВ Ямская на территории Рязанской области.
В рамках проекта реконструкции ПС 220 кВ Ямская закончен первый этап: вместо
старого ОРУ с двумя секциями шин 220 кВ с воздушными и масляными выключателями

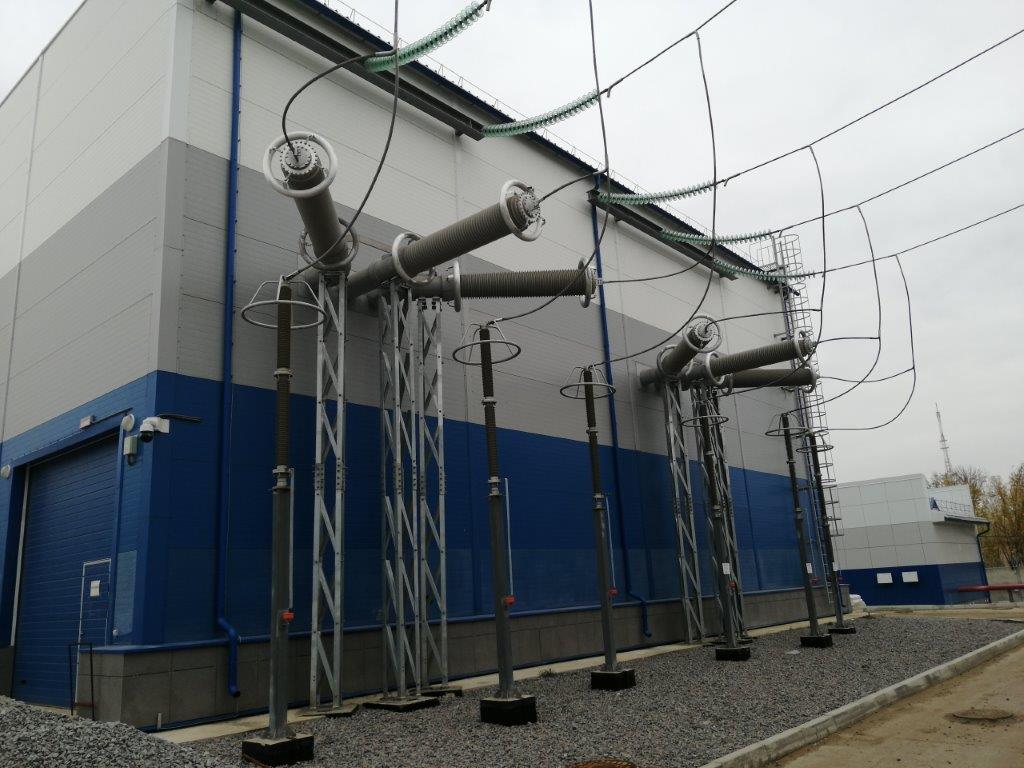

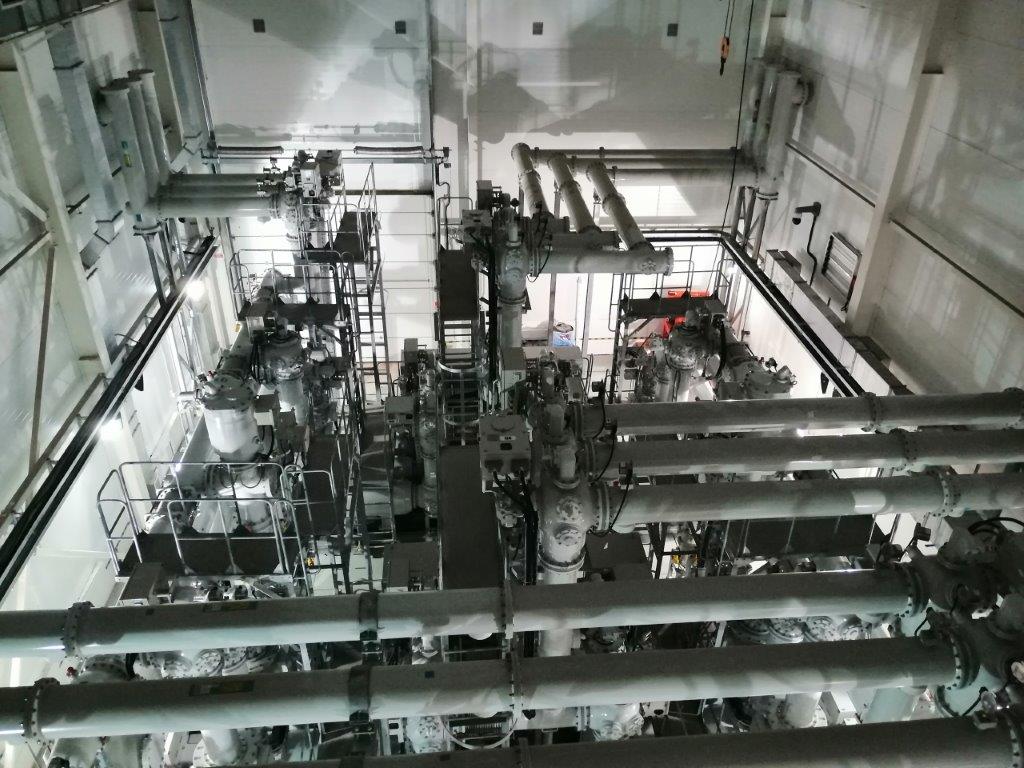

220 кВ установлено КРУЭ 220 кВ по схеме «четырехугольник» с четырьмя

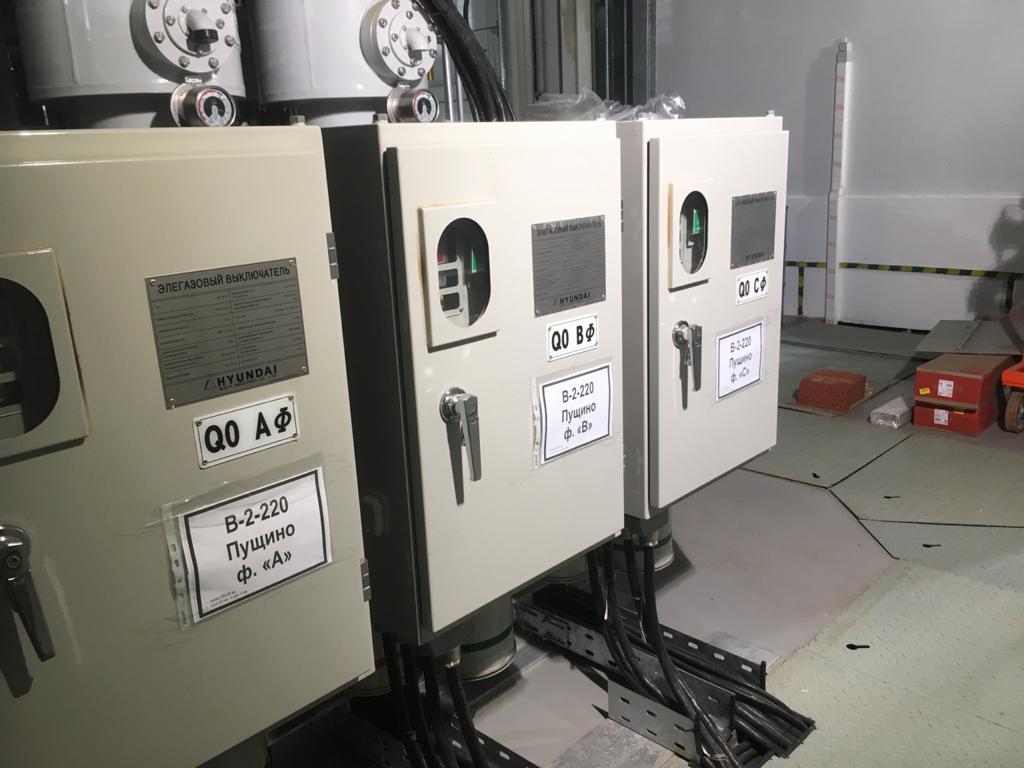

элегазовыми выключателями, произведена замена двух автотрансформаторов с
увеличением мощности каждого до 250 МВА. Также выполнена замена устаревших
устройств релейной защиты и автоматики на современные микропроцессорные
устройства, введена в эксплуатацию новейшая автоматизированная система
управления технологическим процессом (АСУ ТП), которая в дальнейшем позволит
обеспечить автоматизированное дистанционное управление оборудованием.
В процессе проектирования, строительства и подготовки к вводу в работу
нового оборудования и микропроцессорных устройств релейной защиты и автоматики
ПС 220 кВ Ямская специалисты Рязанского РДУ принимали участие в подготовке и
согласовании технического задания на проектирование, рассмотрении и
согласовании проектной и рабочей документации, а также в разработке комплексных
программ опробования напряжением и ввода оборудования в работу. Рязанским РДУ
выполнены расчеты электроэнергетических режимов и токов короткого замыкания,
определены параметры настройки (уставки) устройств релейной защиты и
автоматики, протестированы телеметрические системы сбора и передачи информации
в диспетчерский центр Системного оператора.
Выполненные специалистами Рязанского РДУ расчеты электроэнергетических
режимов позволили осуществить весь комплекс работ без перерывов в
электроснабжении потребителей и нарушения графиков ремонта оборудования
электросетевых и генерирующих компаний.

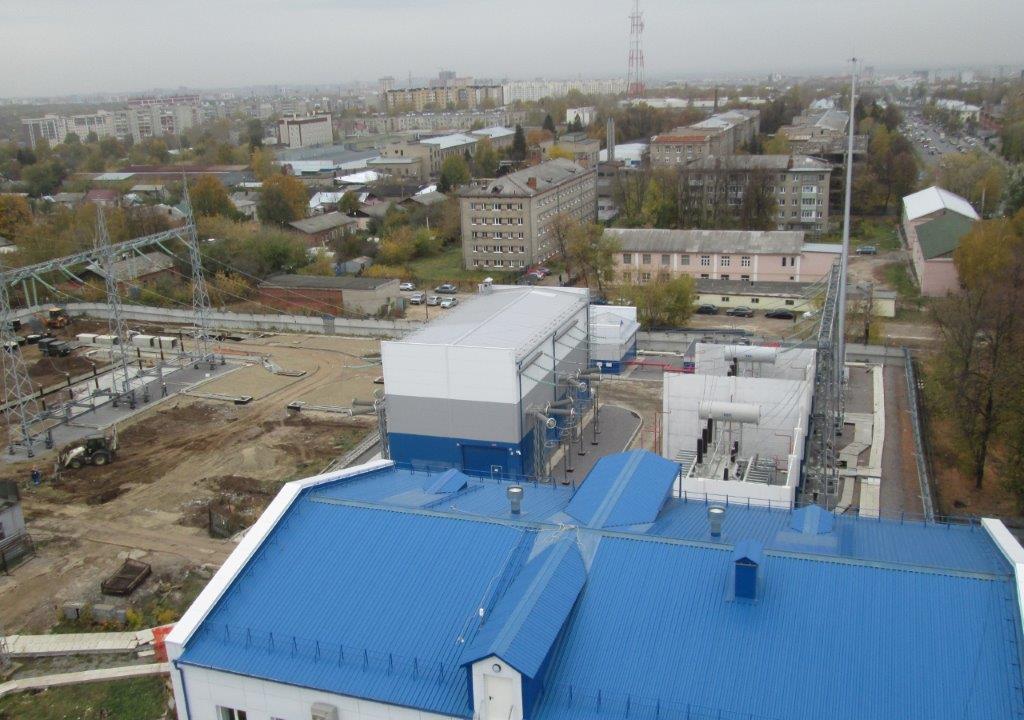

ПС 220 кВ Ямская, относящаяся к Филиалу «Россети ФСК ЕЭС» (ПАО «ФСК ЕЭС») –
Приокское ПМЭС, расположена в юго-восточной части областного центра, была
введена в работу в 1957 году. В процессе комплексного технического
перевооружения и реконструкции производится замена морально и физически
устаревшего оборудования на новое современное.
На первом этапе проекта выполнена замена автотрансформаторов 220 кВ АТ-4,
АТ-5 мощностью по 125 МВА и АТ-3 мощностью 90 МВА на два автотрансформатора
мощностью по 250 МВА, замена двух силовых трансформатора 110 кВ мощностью по 20
МВА на два трансформатора мощностью по 40 МВА и замена оборудования ОРУ 220 кВ
на КРУЭ 220 кВ, ввод в работу батарей статических конденсаторов суммарной
мощностью 50 МВар.
На втором этапе планируется перевод 15 присоединений 110 кВ с ОРУ 110 кВ на
новое КРУЭ 110 кВ. Предусмотрена установка новых микропроцессорных устройств
релейной защиты и противоаварийной автоматики, а также АСУ ТП объекта с
возможностью в дальнейшем реализации дистанционного управления. Такая
масштабная реконструкция обеспечит повышение надежности электроснабжения
существующих потребителей, cоздает условия для подключения новых жилых и
промышленных объектов, развития малого и среднего бизнеса как в Рязанском
энергоузле так и в Рязанской области в целом.
Информация о Филиале АО «СО ЕЭС» Рязанское РДУ
Филиал АО «СО ЕЭС» «Региональное диспетчерское управление энергосистемы
Рязанской области» создан в 2003 году, входит в зону ответственности Филиала АО
«СО ЕЭС» ОДУ Центра и осуществляет функции диспетчерского управления объектами
электроэнергетики на территории Рязанской области. В управлении и ведении
Рязанского РДУ находятся 5 объектов генерации совокупной установленной
электрической мощностью 3715,083 МВт, 167 линий электропередачи класса
напряжения 110–500 кВ, 120 трансформаторных подстанций и распределительных
устройств электростанций 110 кВ и выше. Территория операционной зоны Рязанского
РДУ расположена на площади 39 тыс. кв. км с населением 1,1 млн человек.
Информация о Филиале АО «СО ЕЭС» ОДУ Центра
Филиал АО «СО ЕЭС» «Объединенное диспетчерское управление энергосистемы
Центра» обеспечивает надежное функционирование и развитие ЕЭС России в пределах
операционной зоны Центра, в которую входят регионы: Белгородская, Брянская,
Владимирская, Вологодская, Воронежская, Ивановская, Калужская, Костромская,
Курская, Орловская, Липецкая, Рязанская, Смоленская, Тамбовская, Тверская,
Тульская и Ярославская области, а также Москва и Московская область.
Электроэнергетический комплекс образуют 142 электростанции мощностью 5 МВт и
выше, 2255 электрических подстанции 110−750 кВ и 2736 линий электропередачи
110−750 кВ общей протяженностью 88692 км. Суммарная установленная мощность
электростанций ОЭС Центра составляет 52727 МВт (по данным на 01.10.2020).
Площадь территории операционной зоны ОДУ Центра —794,7 тыс. кв. км, в городах и
населенных пунктах, расположенных на ней, проживает 40,6 млн человек.
